以“案”为鉴,防患未然,实验室阀门知识分享!
时间:2024-06-28 13:25:36 作者:南京诚创科技系统有限公司 浏览:57次

实验室集中供气系统是各大实验室和工业生产的重要组成部分,系统的每一个组成部分都可能影响输送气体质量,甚至会导致事故的发生。所以,在设计及安装实验室集中供气系统气路时,应根据场地环境及不同气体要求,设计选用合适的气体阀门,满足实验室对气体安全、纯度需要。

image.png图片

阀门的不当使用容易引发事故!今天就和大家介绍一下实验室常见阀门!

事故案例

shi gu an li



氧气瓶错误使用氮气减压阀

氧气瓶怕油脂,必须使用氧气专用减压阀。

氧气需要使用专用表/禁油

氧气瓶无手轮。

二氧化碳错误使用氧气减压阀。

氢气一级减压阀阀后端建议配置阻火器和截止阀。

……

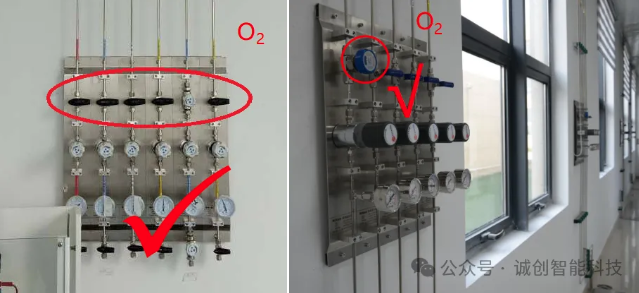

氧气阀门的选型

高纯O2非常活泼,为极容易爆炸的气体,设计需要注意以下:

1. 禁脂禁油禁颗粒

2. 不得使用快开阀

3. 设阻火器,消静电、雷电




阀门介绍

fa men jie shao


实验室集中供气系统中的阀门是流体输送系统中的控制部件,主要用于气体或液体管道,具有截止、调节、分流、防回流、压力稳定、分流或溢流泄压等功能。

高纯气体管道系统所用阀门的严密性有十分严格的要求,目前国内实验室的高纯气体管道的阀门基本都采用SS316L不锈钢材质,阀门型式有减压阀、隔膜阀、球阀


球阀


产品概述

球阀可应用于各种普通场合,也可应用于仪表板。该阀门能够顾实现密封性的截断,服务寿命时间长,操作力矩小,能承受的最大工作压力为30006平方英寸(psg),在此压力条件下,该阀门能够可靠地执行“开通-截断”操作,或者进行流向的切换及流通路径的转换。


隔膜阀

产品概述

高压隔膜阀内部采用金屈膜片密封方式,气密性好,耐用性强,用于实验室、医疗、半导体领域;适用于高纯气体、标准气体、一般腐蚀性气体等。隔膜阀分为堰式、直通式、直角式和直流式。



减压阀


产品概述

不锈钢低压背压阀,控制压力精准,通过调节和释放流体以保持系统稳定,适用于高纯气体、一般腐蚀性气体、标准气体。

实验中经常用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体钢瓶中。使用时通过减压阀使气体压力降至实验所需范围,再经过其它控制阀门细调,使气体输入使用系统。



减压阀、球阀、隔膜阀常用于气体管道,根据气体纯度、毒性和可燃爆炸的要求选择合适的阀门。

① 对于纯度小于99.9999%的气体管道,采用球阀。

② 对于总杂质含量≤10ppm的输气管道,应使用隔膜阀和波纹管阀。可燃和爆炸性气体需要用波纹管阀。

③ 对于总杂质含量≤lppm纯度要求的管道和风险较大的气体管道,建议使用隔膜阀。

减压阀也叫减压器调压阀,是专门控制气体的压力调节作用;波纹管阀的严密性比球阀好;隔膜阀除了严密性与波纹管阀相当以外,还具有阀体死腔体积小,易吹除且污染少,所以适用于对气体纯度和生产工艺要求极严格或者危险性大的气体。


以上关于实验室气体常用阀门的相关内容,希望本篇文章能对您有所帮助。

安全无小事,责任重于山!保证用户气路安全,是诚创一直坚守的使命!
